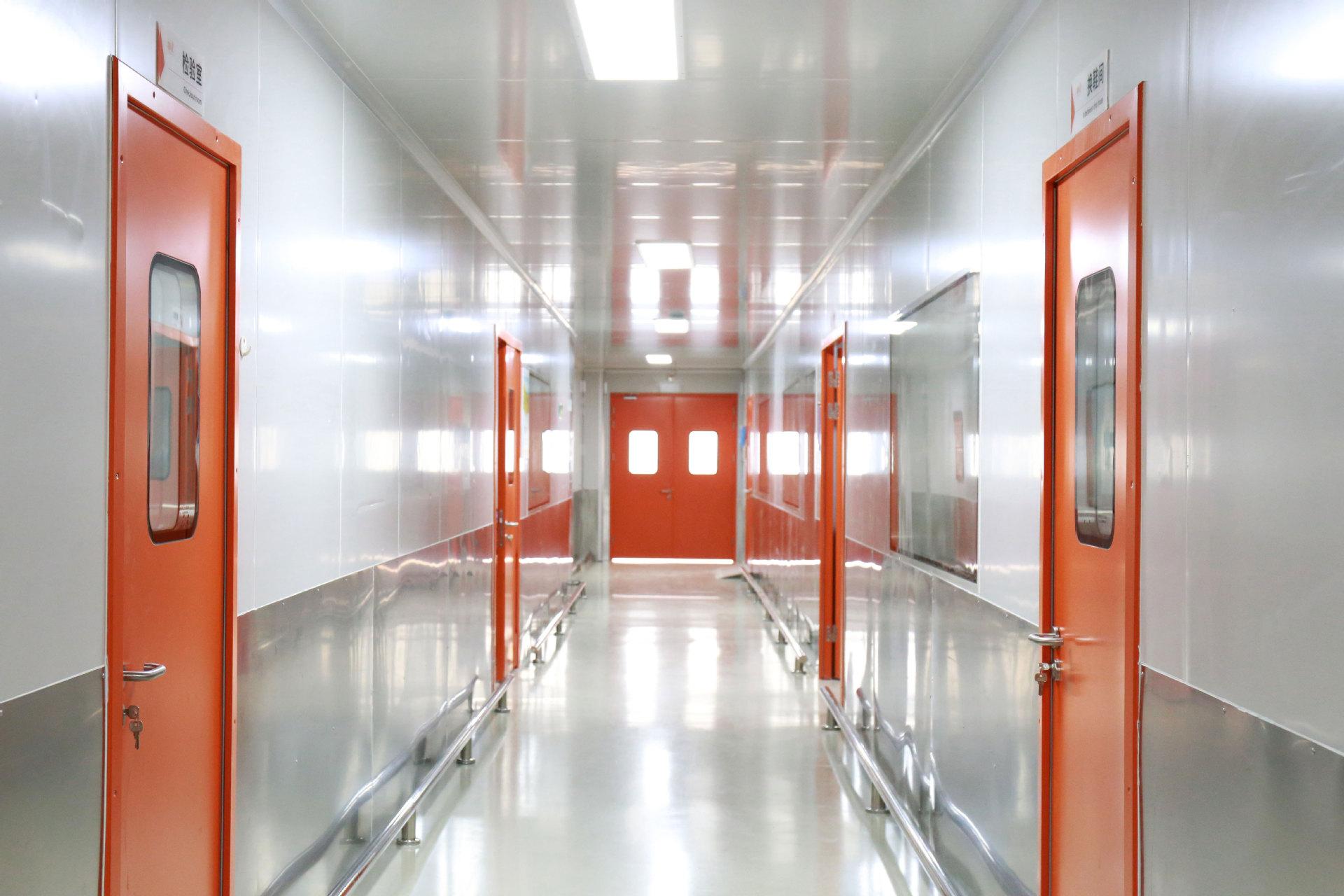

SMT無塵室潔凈區防靜電控制要采取什么措施
來源：www.zlxhl.com 作者：空氣好凈化
發布時間:2021-05-07 17:22:44點擊:次
靜電是一種電能，它存留于物體表面，是正負電荷在局部范圍內失去平衡的結果，是通過電子或離子的轉換而形成的。靜電現象是電荷在產生和消失過程中產生的電現象的總稱。如摩擦起電、人體起電等現象。
產品制造中的靜電源
1）人體的活動，人與衣服、鞋、襪等物體之間的摩擦、接觸和分離等產生的靜電是電子產品制造中主要靜電源之一。人體靜電是導致器件產生硬（軟）擊穿的主要原因。人體活動產生的靜電電壓約0．5-2KV。另外空氣濕度對靜電電壓影響很大，若在干燥環境中還要上升1個數量級。表2為相對濕度對與人體活動帶電的關系。
人體帶電后觸摸到地線，會產生放電現象，人體就會產生不同程度的電擊感反應，其反應的程度稱為電擊感度。
2）化纖或棉制工作服與工作臺面、坐椅摩擦時，可在服裝表面產生6000V以上的靜電電壓，并使人體帶電，此時與器件接觸時，會導致放電，容易損壞器件。
3）橡膠或塑料鞋底的絕緣電阻高達1013Ω，當與地面摩擦時產生靜電，并使人體帶電。
4）樹脂、漆膜、塑料膜封裝的器件放人包裝中運輸時，器件表面與包裝材料摩擦能產生幾百伏的靜電電壓，對敏感器件放電。
5）用PP（聚丙烯）、PE（聚乙烯）、PS（聚內乙烯）、PVR（聚胺脂）、PVC和聚脂、樹脂等高分子材料制作的各種包裝、料盒、周轉箱、PCB架等都可能因摩擦、沖擊產生1-3．5KV靜電電壓，對敏感藉件放電。
6）普通工作臺面，受到摩擦產生靜電。
7）混凝土、打臘拋光地板、橡膠板等絕緣地面的絕緣電阻高，人體上的靜電荷不易泄漏。
8）電子生產設備和工具方面：例如電烙鐵、波峰焊機、再流焊爐、貼裝機、調試和檢測等設備內的高壓變壓器、交／盲流電路都會在設備卜感應出靜電。如果設備靜電泄放措施不好，都會引起敏感器件在制造過程中失效。烘箱內熱空氣循環流動與箱體摩擦、CO2低溫箱冷卻箱內的CO2蒸汽均會可產生大量的靜電荷。
靜電防護原理
電子產品制造中，不產生靜電是不可能的。產生靜電不是危害所在，其危害所在于靜電積聚以及由此產生的靜電放電。靜電防護的核心是“靜心消除”。
1）對可能產生靜電的地方要防止靜電積聚。采取措施在安全范圍內。
2）對已經存在的靜電積聚迅速消除掉，即時釋放。
靜電防護器材
1）人體防靜電系統包括防靜電腕帶、工作服、帽、手套、鞋、襪等
2）防靜電地面包括防靜電水磨石地面、防靜電橡膠地面、PVC防靜電塑料地板、防靜電地毯、防靜電活動地板等。
3）防靜電操作系列：包括防靜電：I：作臺墊、防靜電包裝袋、防靜電物流小車、防靜電烙鐵及工具等。
電子產品制造中防靜電技術指標要求
1）防靜電地極接地電阻＜10Ω。
2）地面或地墊：表面電阻值105-1010Ω;摩擦電壓＜100V。
3）墻壁：電阻值5×104-109Ω。
4）工作臺面或墊：表面電阻值106-109Ω；摩擦電壓＜100V；對地系統電阻106-108Ω。
5）工作椅面對腳輪電阻106-108Ω。
6）工作服、帽、手套摩擦電壓＜300V；鞋底摩擦電壓＜100V。
7）腕帶連接電纜電阻1MΩ；佩帶腕帶時系統電阻1-1OMΩ。腳跟帶（鞋束）系統電阻0．5×105-108Ω。
8）物流車臺面對車輪系統電阻106-109Ω。
9）料盒、周轉箱、PCB架等物流傳遞器具一表面電阻值103-108Ω;摩擦電壓＜100V。
10）包裝代、盒一摩擦電壓＜100V。
11）人體綜合電阻106-108Ω。
電子產品制造中防靜電措施及靜電作業區（點）的一般要求
SMT生產設備必須接地良好，貼裝機應采用三相無線制接地法并獨立接地。生產場所的地面、工作臺面墊、坐椅等均應符合防靜電要求。車間內保持恒溫、恒濕的環境。應配備防靜電料盒、周轉箱、PCB架、物流小車、防靜電包裝帶、防靜電腕帶、防靜電烙鐵及工具等設施。
1）根據防靜電要求設置防靜電區域，并有明顯的防靜電警示標志。按作業區所使用器件的靜電敏感程度分成1、2、3級，根據不同級別制訂不同的防護措施。
1級靜電敏感程度范圍：0-1999V；
2級靜電敏感程度范圍：2000-3999V；
3級靜電敏感程度范圍：4000-15999V；
16000V以上是非靜電敏感程產品。
2）靜電安全區（點）的室溫為23±3℃，相對濕度為45-70％RH。禁止在低于30％的環境內操作SSD（靜電敏感元器件）。
3）定期測量地面、桌面、周轉箱等表面電阻值。
4）靜電安全區（點）的工作臺上禁止放置非生產物品，如餐具、茶具、提包、毛織物、報紙、橡膠手套等。
5）工作人員進入防靜電區域，需放電。操作人員進行操作時，必須穿工作服和防靜電鞋、襪。每次上崗操作前必須作靜電防護安全性檢查，合格后才能生產。
6）操作時要戴防靜電腕帶，每天測量腕帶是否有效。
7）測試SSD時應從包裝盒、管、盤中取一塊，測一塊，放一塊，不要堆在桌子上。經測試不合格器件應退庫。
8）加電測試時必須遵循加電和去電順序：低電壓→高電壓→信號電壓的順序進行。去電順序與此相反。同時注意電源極性不可顛倒，電源電壓不得超過額定值。
9）檢驗人員應熟悉SSD的型號、品種、測試知識，了解靜電保護的基本知識。
